Noggerath® Išsijotų Atliekų Plovimo Presas NWP

Aprašymas

Noggerath® išsijotų atliekų plovimo presas NWP tai patikimas įrenginys, sukurtas tam, kad kartu su parengtinio valymo sietais ir grotomis efektyviai spręstų komunalinių ir pramoninių nuotekų valymo iššūkius. JIs apima išsijotų nešmenų transportavimą, nusausinimą, plovimą, tankinimą ir saugų apdorotų medžiagų pašalinimą. Tai yra ne tik aplinkai draugiškas, bet ir ekonomiškas bei lėšas taupantis būdas tvarkyti išsijotas medžiagas, pasižymintis šiais privalumais:

Eksploatacinių išlaidų mažinimas. Keičiami dilimui atsparūs profiliai presavimo zonoje ir sraigtas pagamintas iš dilimui atsparaus specialaus plieno mažina dėvėjimąsi ir eksploatacines išlaidas.
Lengva techninė priežiūra. Modulinė konstrukcija ir geras prieinamumas prie visų dalių, užtikrina , kad techninė priežiūra būtų lengva ir efektyvi.
Efektyvus drenažas. Tiesioginis kontaktas tarp sraigto ir drenažo zonos dugno su plyšiais, užtikrina efektyvų, neužsikemšantį drenažą.
Geriausias nusausinimo našumas. Pritaikomas drenažo dugnas ir prailginama padavimo zona, leidžia pasiekti geriausią įmanomą nusausinimo rezultatą, prisitaikant prie vietos sąlygų.
Pakartotinis organinių medžiagų panaudojimas. Išplautos organinės medžiagos gali būti grąžinamos į tolimesnius procesu denitrifikacijai palaikyti ir aplinkos apsaugai gerinti.
Lankstumas ir pritaikomumas. Dėl savo modulinės konstrukcijos šie plovimo presai yra lengvai pritaikomi ne tik naujiems projektams, bet gali būti integruoti į jau esamas nuotekų valyklas.
Našumas ir tvarumas. Iki 80% neapdorotų atliekų svorio sumažinimas ir iki 45 % sausų kietųjų medžiagų kiekio mažinimas išplautose išsijotose medžiagose, užtikrina, kad išmetamos medžiagos atitiktų aukštus aplinkos apsaugos standartus.

Galima rinktis iš šių variantų

NWP/ NSP-FF– Standartinės konstrukcijos, padavimo ir presavimo zonos dugnas iš plokščio profilio su pailgomis akutėmis, skirta stambiam ir smulkiam sijojimui (>2 mm) su normaliu vandens kiekiu sijojamoje terpėje.
NWP/ NSP-PF– Įleidimo zona su perforuoto sieto dugnu ir presavimo zona iš plokščio profilio dugno su pailgomis akutėmis, skirta smulkiam sijojimui (>2 mm ≤10 mm) ir didesniu vandens kiekiu sijojamoje terpėje.
NWP/ NSP-PW – Padavimo zona su perforuoto sieto dugnu ir presavimo zona su pleištinės vielos sieto dugnu, skirta smulkiam sijojimui (<=2) su nedideliu vandens kiekiu sijojamoje terpėje.

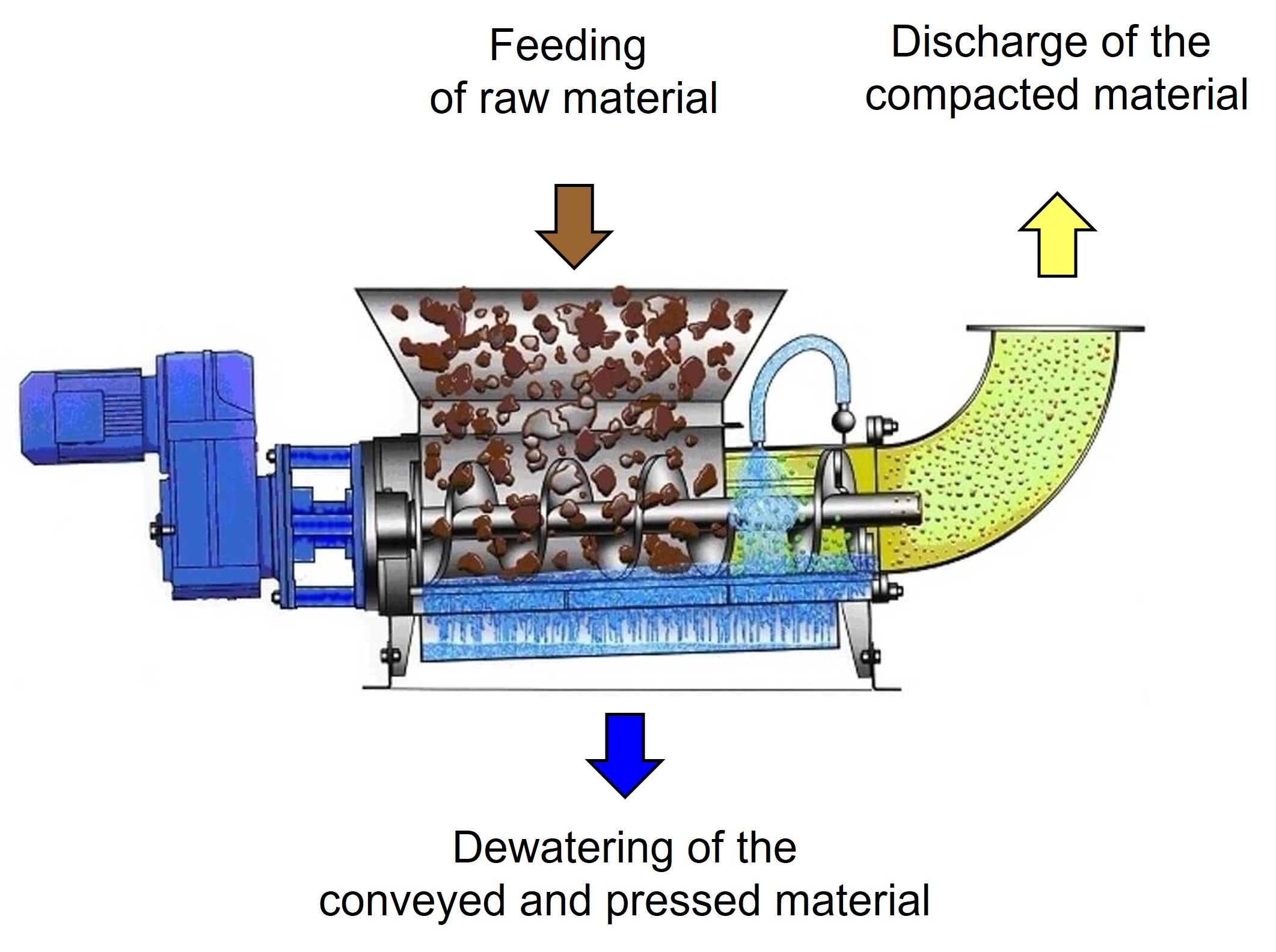

Kaip tai veikia

Noggerath® išsijotų atliekų plovimo presas NWP veikimo principas yra mnuoseklus ir paprastas. Medžiagos sraigtu sugaunamos padavimo zonoje ir stumiamos į plovimo / presavimo zoną. Padavimo zona apima perdavimo, presavimo, drenažo zonas, kur drenažo dugnas su plyšiais leidžia statiškai nusausinti terpę. Plovimo zonoje iš atskirtų nešmenų, suskaidomos ir išplaunamos organinės medžiagos. Sraigto pagalba nešmenys toliau stumiamos į presavimo zoną, kur gravitaciniu būdu sausinamos ir tankinamos. Presavimo zonoje nešmenys sutankinamos iki nustatytos normos ir išstumiamos per frikcinį vamzdį į pašalinimo įrenginį arba supakuojamos.

Specifikacija

NSP / NWP	200	250	300	400	500
Spiralės skersmuo [mm]	198	256	304	395	495
Pavaros blokas [kW] (400 V / 50 Hz)	1,5	2,2	3,0	4	5,5
Žaliavos [m³/h]	2,5	3,8	6,0	9,5	14,0
Maksimali talpa (nepertraukiamas veikimas) [m³/h]	1,5	2,3	3,5	5,3	7,5
Plovimo našumas [m³/h]	1	1,5	2,5	3,5	5,0
Vandens suvartojimas (NWP) [l/s esant 4 barams]	2	2	2	3	3
Minimalus padavimo ilgis [mm]	500	500 / 1000	1000	1000	1000
Padavimo ilgis gali būti pratęstas naudojant 500 mm ilgio modulius (specialūs ilgiai pagal užsakymą).

Komponentai

Medžiagos

Pagrindo korpusas, padavimo bunkeris, plovimo / praplovimo sistema, išleidimo pagrindas, mašinos kojelės, frikcinis vamzdis

Nerūdijantis plienas AISI 304 arba AISI 316L (kiti pagal pageidavimą)

Sraigtas

Specialus mikro legiruotasis plienas St 52

Arba nerūdijantis plienas AISI 304 arba AISI 316L

NSP / NWP		200	250	300	400	500
Drenažo dugnas	Angos plotis [mm]	Atviras drenažo dugno plotas [%]
Perforuotas dugnas	2	23
	3	33
	5	36
Plokščio profilio dugnas su plyšiais	2,8	14	13	15	9	9
Vielinio tinklo dugnas su plyšiais	1,6	24

Šiame pristatyme pateikti techniniai duomenys yra tik orientaciniai ir turi būti nustatomi kiekvienu konkrečiu atveju. Galimi techniniai pakeitimai

Taikymas ir veiklos sritys

Komunalinių nuotekų valyklos
Pramoninių nuotekų valyklos
Žuvies apdirbimo pramonė
Skerdyklos ir mėsos apdirbimo pramonė
Maisto pramonė
Cukraus pramonė
Chemijos pramonė
Medienos apdirbimas
Tekstilės pramonė
Apribojimai
- - Riebios kietosios medžiagos
  - Ilgos pluoštinės kietosios medžiagos
  - Stambios kietosios medžiagos (smėlis, žvyras)
  - Popieriaus gamybos industrija, šiaudai, plunksnos ir kt

Papildomos parinktys

Nepertraukiamo pakavimo į maišus sistema.
Pašalinimo konvejeris vietoj frikcinio vamzdžio.
Padavimo zonoje ant sraigto išorinio perimetro sumontuotas šepetys, skirtas perforuoto sieto dugno skylėms valyti.
Visi svarbūs komponentai gali turėti ATEX apsaugą nuo sprogimo
Frikcinio vamzdžio prailginimas (dizainas pagal kliento specifikaciją)
Padavimo bunkerio pasirinkimas (dizainas pagal kliento specifikaciją)
Frikcinio vamzdžio skalavimo sistema su rankine sklende arba su solenoidiniu vožtuvu.
Frikcinio vamzdžio užšalimo apsauga
Lygio jutiklis (standartinė radaro versija)
Avarinio stabdymo mygtukas
Valdymo skydelis (PLC arba elektromechaninis)
